【南京帝耐激光科技有限公司】汽车塑料配件的焊接和切割方案

南京帝耐激光科技有限公司产品涵盖五轴激光切割机、激光保险杠切焊一体机、三维激光塑料焊接机、轨迹激光塑料焊接机及激光管路焊接机等五大类十余种激光设备，满足多种汽车配件的焊接和切割。

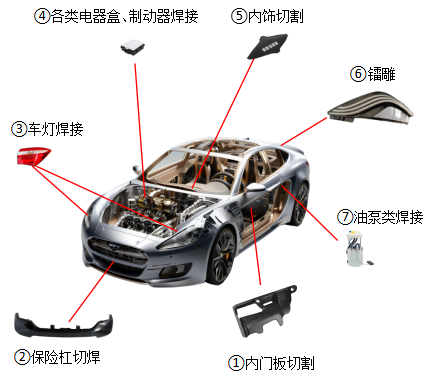

激光加工适用类型：

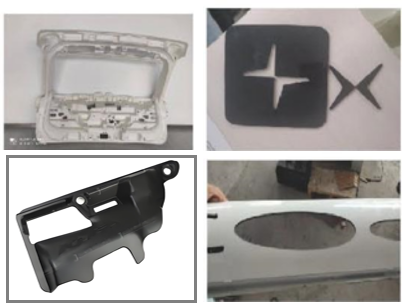

（适配①内门板切割⑤内饰切割）

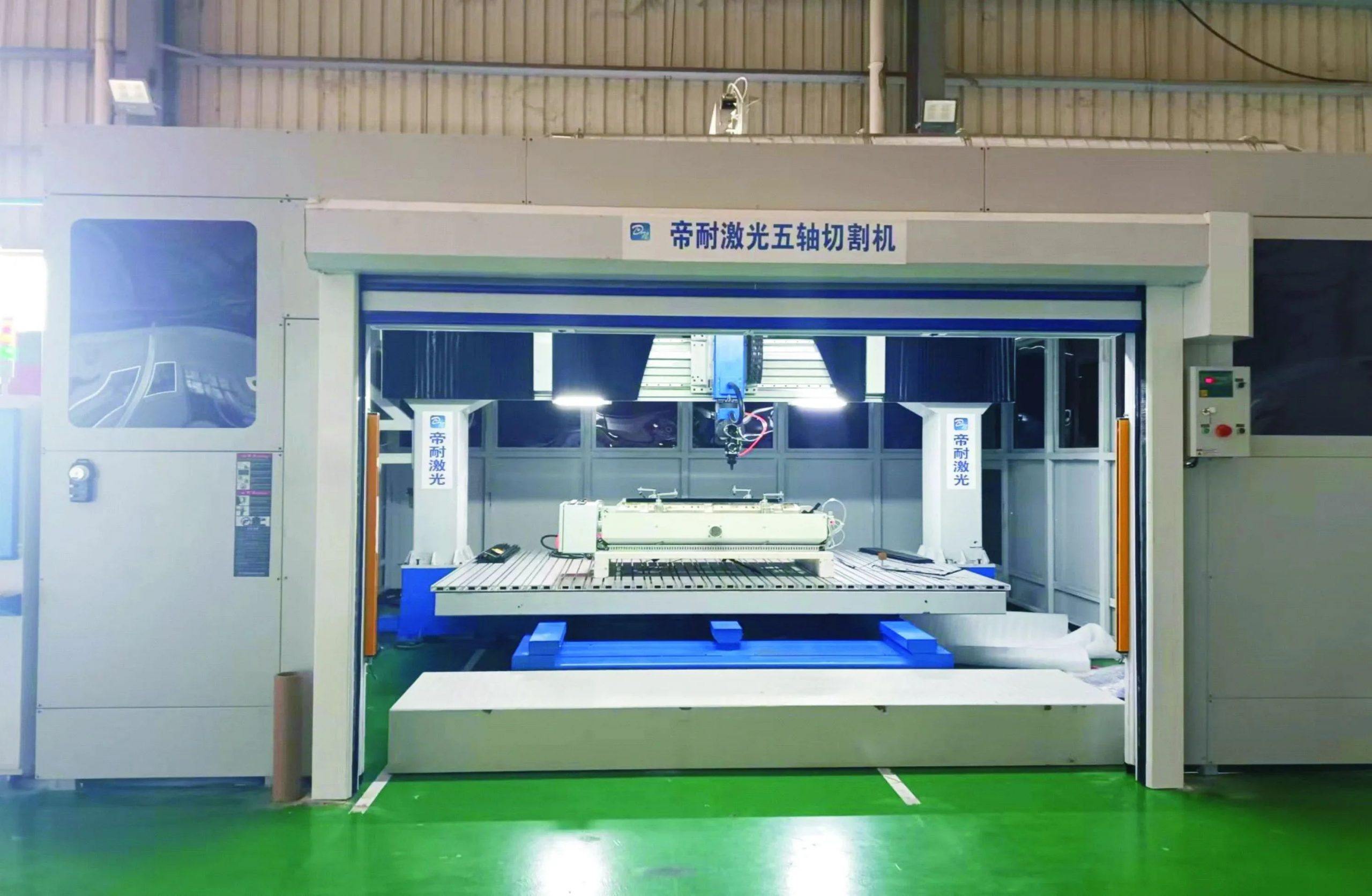

五轴激光加工装备其原理是在原有数控机床X 、Y 、Z三个直线轴联动的基础上，增加A/C两个旋转轴，从而使加工头获得分别以X、Z 轴两个直线轴为轴线旋转(或摆动)的A/C 轴两个自由度；上述的五个轴在帝耐激光五轴控制系统控制下实现五轴联动，在加工中就可以使激光头始终垂直于工件的被加工面，实现所谓的“法向加工”。因此，特别适合于加工表面形状特别复杂、但同时又必须以机加工保证精度的工件。

帝耐激光五轴装备还具有以下特点：

① 完成工件三维切割以外，还可用于平板切割。同时在此平台上可实现焊接模块切换，扩展为激光焊接平台，实现一机多能。24小时不间断稳定生产，适用于批量生产。

② 传统关节机械手中，各关节轴之间相互衔接，从机械手固定底座开始向加工头依次排开，精度误差会累积产生，导致最终加工成品误差几何式增长。三维五轴加工机轴各轴之间相互独立，龙门双驱结构稳定性高，可保证长期高速高精稳定切割。

③ 龙门双驱的结构，床身采用一体化整体焊接加工成型，高刚性、高动态响应的横梁，同时采用专用导轨基座、直线导轨的双边齿轮齿条双电机驱动，可以双工位工作，也可以双激光头工作，甚至可根据生产需求再定制。

产品特点：

• 龙门式机构，横梁移动，结构紧凑，专用于热成型件的切割，三维头实现n*360°无限旋转，配置旋转交换工作台，高精度，高效率。

应用行业：

• 汽车、模具、汽车热成型、运动器材、 家电，新能源电池盒。

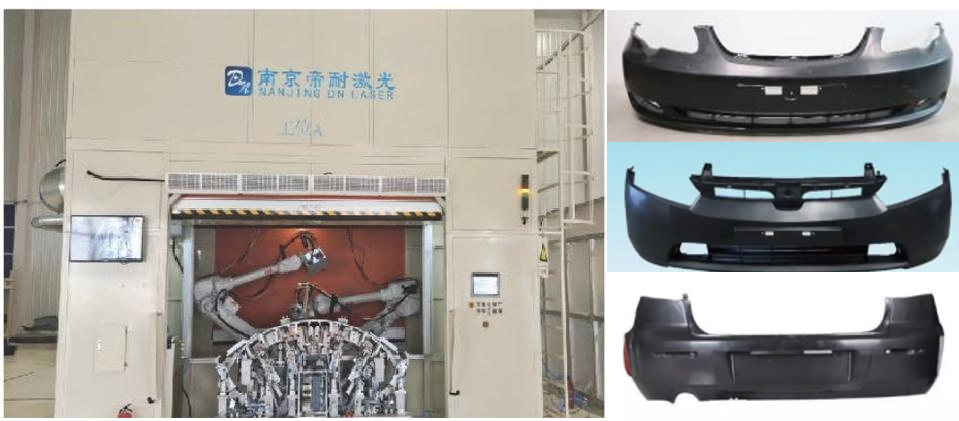

2. 保险杠切焊接一体机

（适配②保险杠切焊）

保险杠传统的加工工艺是冲床和超声波焊接或者胶水粘连，存在专机专用，设备只能一次性使用，且设备存在占地面积大，超声波焊接存在缩影，胶水粘连存在是耗材，胶水固化较长等问题；而激光切割、激光焊接完全柔性化生产，只需要一次性投入，存在占地面积小，多用途加工，焊接质量高，切孔外观美观，切没有耗材等优势。

设备特点：

• 采用工作站结构紧凑、占地面积小；

• 柔性化工装，兼容多种不同规格保险杠；

• 环保标准：《大气污染物综合排放标准》GB16297-1996；

• 可选择单工位或者双工位；

• 系统操作简单可靠，人机界面友好，操作直观简洁；

• 工作站切割可以配激光焊接，或者超声波焊接。

应用行业：

• 广泛应用于汽车行业的各种保险杠切割焊接

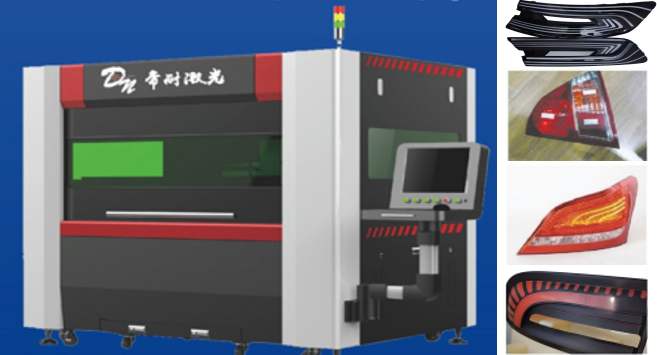

3. 三维激光塑料焊接机

（适配④车灯焊接，⑥激光镭雕）

帝耐激光开发的三维塑料产品激光焊接专门针对市场各种三维形状产品激光焊接和汽车激光镭雕，激光焊接最核心需要考虑产品材料的透光性和产品焊接的结构。

应用行业：

• 配合专业夹具，适合焊接各种车灯和其他3D产品。

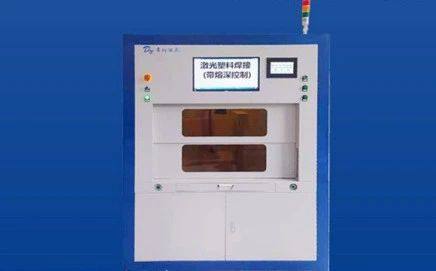

4. 轨迹激光塑料焊接机

（适配③多种电器盒、制动器焊接）

针对平面型塑料件，帝耐研发了这款专用设备。激光焊接热塑性材料是通过激光透光效应实现 的，激光束穿过第一层透光层直接被第二层吸收面融合，再通过专业夹具压力作用达到焊接目的，且焊接强度很高，焊接外观完美，无任何焊渣和应力。



对激光焊接深度实时监控，当达到预设的深度，激光停止焊接，帝耐激光独家技术，防止激光停止焊接时被焊接产品继续向下熔接。



应用行业：

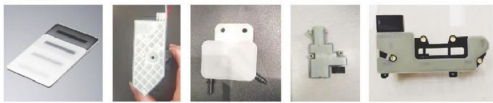

• 应用于汽车领域各种电器盒，医疗领域造口术袋、液体过滤器，消费领域鼠标、移动电话各种塑料连接器、各种电子产品外壳密封。

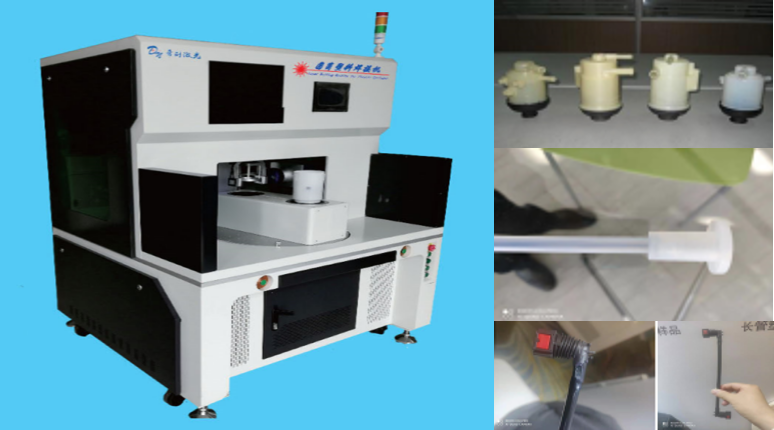

5. 管路激光焊接机

（适配⑦油泵焊接）

管路激光焊接机集成焊接轨迹监控系统, 焊接温度管控系统和熔深管控系统，既可以通过焊接温度控制及调整工艺参数，也可以通过焊接线焊接塌陷控制及调整工艺参数。可以焊接粗管，细管，特长管路等各式管路。焊接产品外观无破损，焊接轨迹清晰，焊接效果一致性好，拉拔力和气密性检测均满足客户的要求。



应用行业：

• 应用于各种粗管，细管，特长管路焊接。
