2023 ALE 回顾 | 多模智能触控和氛围灯融合提升座舱智能化水平

ALE车灯论坛深耕调研十八载，汇聚全球极具影响力的主机厂和车灯公司，已经成为规模、历史、口碑皆为翘楚的权威盛会。本次论坛以“智能网联时代的智慧照明”为主题，涵盖“智能感知、智能控制、智能光束”三个板块，吸引了上下游产业的100+知名企业以及国内外的顶级供应商、相关机构、科研院所参会。

• ARM® Cortex®-M0 内核,最高主频48MHz

• 存储器：64K Flash，4K SRAM

• 工作电压输入范围: 5.5V-28V

• 支持40V抛负载电压

• 支持3路恒流LED通道，每路最大，恒流工作

• 电流60mA，电流调整步进5mA

• 16bit PWM调光，调光频率范围200Hz-732Hz

• 支持单串或2串LED灯珠应用

• 集成芯片温度检测和LED PN结温度检测功能

• 支持LIN总线Boot load升级程序

• 支持115k波特率高速LIN总线接口

• 支持LIN 自动寻址功能

• LIN协议控制器和收发器符合LIN 2.X和SAE J2602规范

• Tinywork®外设联动机制和多种低功耗模式支持

• 封装:DFN10 3mm*3mm；SO8-EP 4.8mm*5.8mm

• AEC-Q100 Grade 1(-40°C to 150°C)

优势：

1.支持 DFN10 3x3mm、SOP8两种封装，其中 DFN10 是目前国产芯片唯一一个支持 3x3 封装带自动寻址的氛围灯芯片。

2.LIN 升级通信速度快，采用UDS协议，通信速度 115kbps

3.支持 ldf文件直接转为 C 语言进行编译，减少软件工作量;

4.芯片EMC 增强设计，易通过各车企 EMC 标准测试，外围器件少只需 5 颗外围器件通过大众TL81000:2021EMC标准 (class5最高等级)测试；

5.更少外围器件降低系统BOM成本，实现超高性价比整体方案；

氛围灯单灯方案

• 三路高压恒流LED驱动

• 单路最大工作电流60mA

• 每路LED支持16bit PWM、最高调光频率732Hz

• 自有温度补偿算法

• 支持LIN自动寻址功能

• 支持标准UDS OTA升级，升级速率115Kbit/s

• 通过VOLKSWAGEN TL81000: 2021 EMC标准测试，通过ISO 16750-2012标准测试

• ARM® Cortex®-M0内核，最高主频32MHz

• 存储器: 64K Flash,8K SRAM

• TinyTouch®触摸检测模块，最多支持26通道电容检测

• 内置8路差分ADC输入通道，2级PGA，以及14 bit SAR ADC，支持22bit分辨率的宽动态信号采集

• 内置低噪、高精度LDO

• 内置Offset自动补偿电路，补偿范围±400mV

• 支持LIN通信接口

• 支持UART，I2C，SPI 串行通信接口

• 8路16bit PWM，支持互补输出

• Tinywork®外设联动机制和多种低功耗模式

• 封装: QFN32，5mm*5mm; QFN48，7mm*7mm

• 可根据不同应用定制算法，灵活度高，适配性强

• AEC-Q100 Grade 2(-40°C to 105°C)

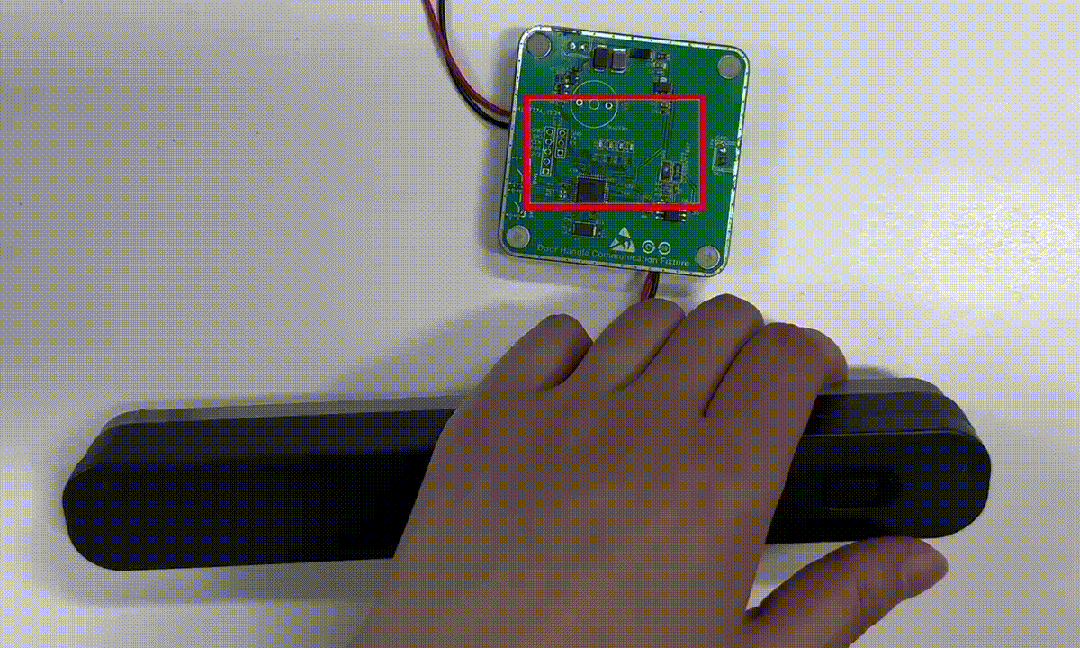

触摸+压感门把手

• 单芯片门把手方案

• 支持电容+压感双重检测防误触，抗扰效果好

• 防水性能强

• 易通过高等级EMC标准测试

• 支持LIN 通讯

• 支持OTA升级

• ARM®Cortex®-M0内核，最高主频32MHz

• 存储器: 64K Flash,8K SRAM

• Tinytouch®触摸检测模块，最多支持26通道电容检测

• 支持LIN通信接口

• 支持UART，I2C，SPI 串行通信接

• 内置14 bit SAR ADC

• 8路16bit PWM，支持互补输出

• Tinywork®外设联动机制和多种低功耗模式

• 封装: QFN32  5mm*5mm ;QFN48  7mm*7mm

• 可根据不同应用定制算法，灵活度高，适配性强

• AEC-Q100 Grade 2(-40°C to 105°C)

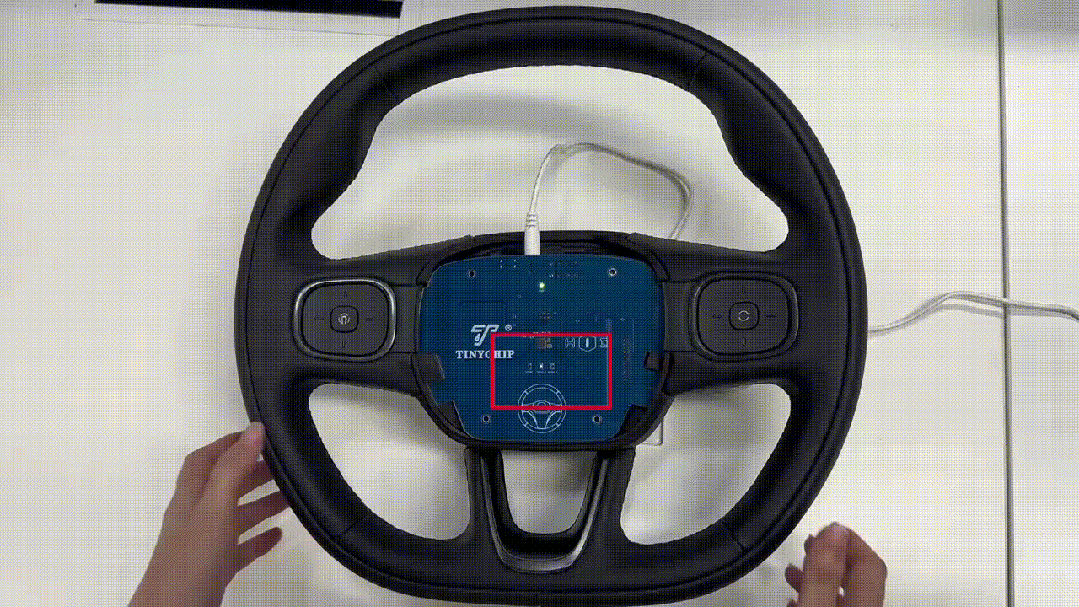

HOD方向盘离手检测

• 支持单区或多区离手检测

• 检测灵敏度高

• 不易误触，准确度高，自有抗扰算法

• 支持LIN通信

• 支持OTA升级

• 低功耗
