目前,座舱内在追求内饰表面质感的同时集成特定功能已成为一种趋势,真实质感材料的应用自带奢华与高级感,而功能性的引入如灯光、触控等则营造出科技感。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

奔驰EQS的奢华内饰体验


在车内,存在着大面积的装饰表面,包括门饰板、副仪表板和仪表板、门板装饰条、天窗、车门等。为了避免这些表面被硬质塑料覆盖而影响整体内饰质感。软质表面材料的应用十分受各主机厂青睐。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

TPO革,来源天安新材官网


照明集成是现在热门的智能表面方案之一,座舱内开始出现越来越多酷炫的氛围灯效果。今天小编要聊的就是关于这种在车内大面积软质材料上集成氛围灯效果的材料。

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)
识别二维码,加入汽车氛围灯交流群探讨


什么是透光皮革



传统的皮革表面只能呈现单一的色彩,通过激光雕刻方案再加以光导、LED等,便能够实现炫彩的图案效果。这种在未点亮时呈现皮革质感,点亮后又变得酷炫多彩的表皮材料也就是业内常说的透光皮革方案。

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

瑞高新材料的TPO透光革效果,来源官网


透光皮革一般可以分为纹理层、表皮层、图案层以及基布层。其中基布为无纺布、网格布、3D mesh等的一种或几种的组合,foam层为PU foam、PP foam、PE foam中的一种或几种的组合。纹理+表皮层可以看做一个整体,为PVC、PU、TPO、TPU、TPV、TPE中的一种或几种的组合,当然后续也有可能将其他环保材料也引进这一体系,比如说植鞣皮革等。图案层为透明薄膜、涂料、油墨、胶带、胶膜中的任意一种或几种组合。
一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

透光表皮的一般结构组成,图片来源瑞高在第四届氛围灯论坛上的演讲


透光皮革可以通过传统工艺包覆在注塑件表面,还可以通过OMD(TOM)覆膜的方案进行包覆。

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

智能透光面材图片来源加通官网

这种透光皮革方案很早之前就出现在了相关厂商的demo案例中,比如说大陆、哈曼、延锋、安通林、德赛西威、常熟汽饰等。

近年来,随着工艺的成熟,许多主机厂开始将demo导向量产,目前已经有也已经有了一些应用案例。(文章内仅部分列举,欢迎加群补充更多案例

车厂案例



1、长安深蓝SL03(000625)


长安于今年5月30日正式发布旗下全新品牌深蓝的首款车型SL03纯电版。其副仪表台位置的氛围灯便采用了透光革的方案。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



2、别克世纪


别克Century(世纪),是通用汽车公司别克分部使用的一个车型名称,也是别克(Buick)设计的第一辆时速高达100英里的汽车。

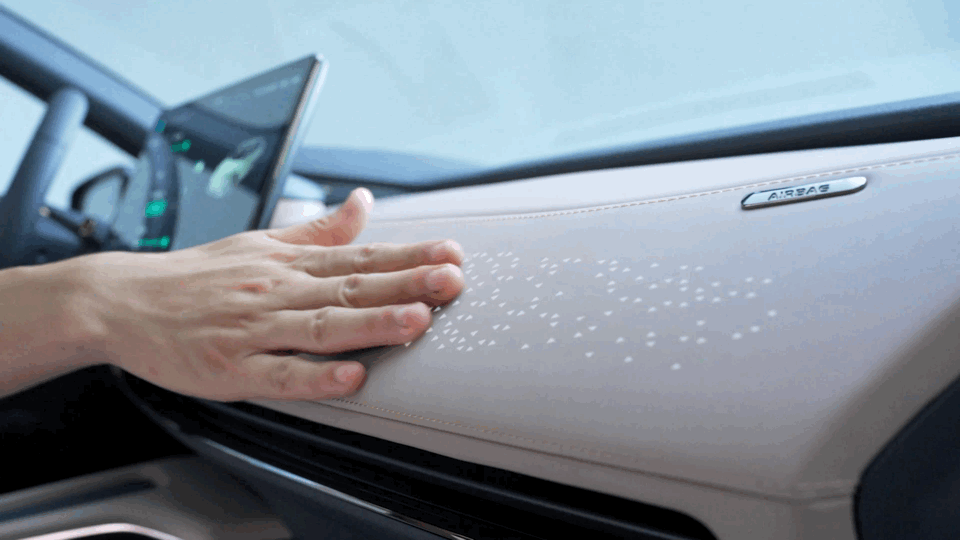

世纪CENTURY四座版创新呈献的流星雨星空穹顶由麂皮顶衬上的528个星点组成,能够模拟出璀璨逼真的星空效果。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


前门板及中控台包覆应用行业领先的透光表皮技术,均匀分布422个可间序亮灭的发光星点,连同支持6种应用场景互动的128色动态氛围灯,营造了沉浸式的流光氛围体验。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



3、比亚迪X-DREAM概念车


比亚迪概念车—— X-DREAM发布于2021年4月上海车展期间。仔细观察方向盘前并非传统仪表盘,而是采用可透光皮革取代数字显示屏,探索未来智能交互新形式。隔空手势,语音互联,前瞻产品技术的革新迭代与民用化,给未来汽车交互带来更多可能。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)
识别二维码,加入汽车氛围灯交流群探讨

Tier 1 简介




1、大陆电子

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

半透明的 Acella® Hylite 表面材料可以产生特殊的灯光效果,因此有助于提高道路安全性。


2017年上海车展上大陆集团展台亮相的半透明装饰材料Acella Hylite。它能够实现特殊照明效果,用途广泛,例如可用作车门的背光源。各种不同光源可以创造个性化的色彩效果或照亮警告信号。


Acella是贝内克-卡里科股份公司(Benecke-Kaliko AG,现在隶属于大陆集团)开发的硝基人造革品牌。


2、延锋(600741)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


全球汽车零部件供货商——延锋,专注于汽车内外饰、汽车座椅、座舱电子及被动安全领域,并积极探索新业务。


延锋聚焦智慧座舱与轻量化技术,助力汽车制造商探索未来移动空间,并提供完整的座舱解决方案。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

图片来源于延锋官网


延锋可以为客户提供多部位及多材质的智能内饰表面解决方案。

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



3、安通林

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


近年来,安通林已经成为氛围照明领域的最大供应商之一:无论是在氛围照明--尤其是高端汽车的氛围照明技术研发方面,还是在新一代动态照明系统方面。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


在传统氛围照明的基础上,增加了更多具有功能性和动态照明的创新方案。动态环境照明系统采用智能LED技术,结合电子技术和控制软件,产生不同的光信号,向驾驶员或乘客告知车辆状况。光线成为了乘客与外界沟通的元素。


基于这样的概念,安通林是宝马组建的ISELED联盟成员,专注开发完整的车内智能照明系统。由于LED本身包含了RGB技术的微控制器,LED灯变得更加智能。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

图片来源于安通林官网


此外,Uniphy和安通林合作共同打造独特的智能3D表面,可以无缝集成到新一代汽车的所有内饰件中。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


之前安通林的新款概念车In-Pulse上就有类似案例。




4、德赛西威(002920.SZ)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


德赛西威是国际领先的移动出行科技公司之一,致力于成为出行变革的首选伙伴。德赛西威持续投入和专注于电子化和集成化的产品与技术,聚焦智慧座舱、智慧驾驶和网联服务三大领域的整合,为全球客户提供安全、舒适、高效的智慧出行解决方案。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


前文中德赛西威展出的智慧出行中就有透光皮革的demo。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)




5、曼德光电(300162.SZ)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

曼德电子电器有限公司保定光电分公司(简称曼德光电)是长城汽车股份有限公司下属控股子公司。公司成立于2009年,主要经营汽车灯具、透镜模块、非标自动化设备的研发、设计、制造及销售,是我国较大的车灯总成制造商和设计方案提供商,产销规模居全国车灯行业前列,自主品牌车灯行业领先者。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

拍摄于2022ALE展


在前不久的常州车灯上,曼德光电带来了一款照明纹理表面,可通过纹理|皮革装饰板照明,从概念到样件阶段和潜在客户进行产品推广。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)




6、马瑞利


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


康奈可在收购马涅蒂·马瑞利后,将公司名改为马瑞利。康奈可在此前的2019上海车展中也展示过类似案例


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

康奈可作为综合座舱系统集成商展出了他的解决方案,包括“Human-Max Cabin”,这是一种概念模型,旨在最大限度地实现每一次汽车旅行的经验价值。


7、哈曼

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)





哈曼国际工业公司(以下简称哈曼)是一家美国公司,其母公司为三星电子,专为全世界的汽车制造商、消费者和企业设计和研发智联产品和解决方案,例如:智联汽车系统;音频和视觉产品、企业自动化解决方案;以及智联技术服务。


加通(CGT)与哈曼合作,在2018CES车展上推出了一款展示车辆,其采用了一款神秘的智能表面,将其用作用户操作界面。这种智能材料被用于全功能型Mini Cooper,可代替车辆的滑动开关及电容式触控(capacitive-touch switches)开关。



一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

哈曼在2018CES上展出的Mini Cooper概念驾驶舱图片来自wardsauto.com


8、常熟汽饰(603035)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


江苏常熟汽饰集团股份有限公司(CAIP)始创于1996年,2017年在上交所上市(代码603035)。与德国派格、西班牙安通林、奥地利格瑞纳、加拿大麦格纳、德国WAY集团等设立合资公司,致力于成为给整车企业提供最有价值产品的核心供货商,为客户提供“从项目工程开发和设计,到模检具设计和制造、设备自动化解决方案、产品试验和验证以及成本优化方案”的一体化服务能力。


2021年上海车展上,常熟汽饰也展示过类似的Demo案例


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



9、宁波华翔(002048)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


宁波华翔成立于1988年,并于2005年在深圳证券交易所上市的,专业从事中高档乘用车零部件的设计、开发、生产、销售及售后服务的跨国集团公司,全球总部位于中国,并在北美、欧洲、南亚均拥有分支机构,全球拥有超过60家生产基地及3家区域研发中心,员工逾15,000人。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



10、奥托立夫

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


奥托立夫(上海)汽车安全系统研发有限公司成立于20070112日,主要经营范围包括研发、生产汽车安全气囊、安全带和方向盘等被动安全系统系列产品。



奥托立夫也提供更加个性化和定制化的解决方案,以提升车内舒适、优质的驾乘体验。方向盘作为安全部件,可以为人机交互提供更多的应用 场 景 搭 载未 来技术,提 供更 多创新可能性。奥托立夫正开发透光皮解决方案,并应用在方向盘及安全气 囊罩盖上,以帮助开辟人机交互新方式和其他创新技术的新机遇。


奥托立夫(上海)汽车安全系统研发有限公司立于2007年01月12日,主要经营范围包括研发、生产汽车安全气囊、安全带和方向盘等 被动安全系统系列产品。

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)



11、长春盖尔瑞孚艾斯曼汽车零部有限公司

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)






长春盖尔瑞孚艾斯曼汽车零部件有限公司是一家中外合资企业,成立于2002年,目前是一汽大众、上汽大众、北京奔驰、武汉神龙、长安福特、上汽汽车、一汽轿车、天津一汽等OEM车厂的配套供应商,目前主要业务模块包括:皮革包覆仪表板、门板;真皮系列、聚氨酯系列、桃木系列等手自动换档手柄;手制动手柄护套等内饰产品。


一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)

一文读懂当下汽车智能表面热门方案——透光表皮(附Tier 1案例)


小结:


皮革与氛围灯光的结合使得座舱内更多区域有了更丰富的表现形式,在追求个性化的当下,更能吸引新一代消费者们的目光。目前业界的透光皮革供应商有瑞高、加通、贝内克长顺、南通南亚、雄林新材料、天安新材、科思创、会通等。


以上资讯或有不足之处,欢迎大家加群帮忙补充。


以上信息均来源于官网,侵权联系删除
