控制器是整个氛围灯系统的大脑。它负责处理驾驶员的控制指令,并按照指令驱动RGB LED,让其按照驾驶员的要求发出不同颜色的光。另外,还要保证在温度变化的时候,其颜色不受影响,氛围灯智能控制芯片是氛围灯控制器的核心元器件。今天小编给大家从灯光控制产品、部分产品特点以及氛围灯控制芯片要求介绍一下氛围灯智能控制芯片。
灯光控制产品
汽车灯光控制产品主要包含LED内饰灯 、LED大灯、LED尾灯三种。
基于LIN控制的氛围灯

- E521.31:带自动寻址的RGB控制器(FLASH)
- E521.36:RGB恒流控制器(OTP)
基于LIN总线的氛围灯控制器一般用于对颜色要求高的场合,比如室内氛围灯。而对于车外的彩色指示灯,其需要的工作电流大,但是颜色要求比较低,可以采用线性恒流驱动芯片。
恒流线形LED驱动

- E522.80-83 3通道线性LED驱动(50-150mA)
- E522.48 16通道线性LED驱动(100mA),带I2C接口

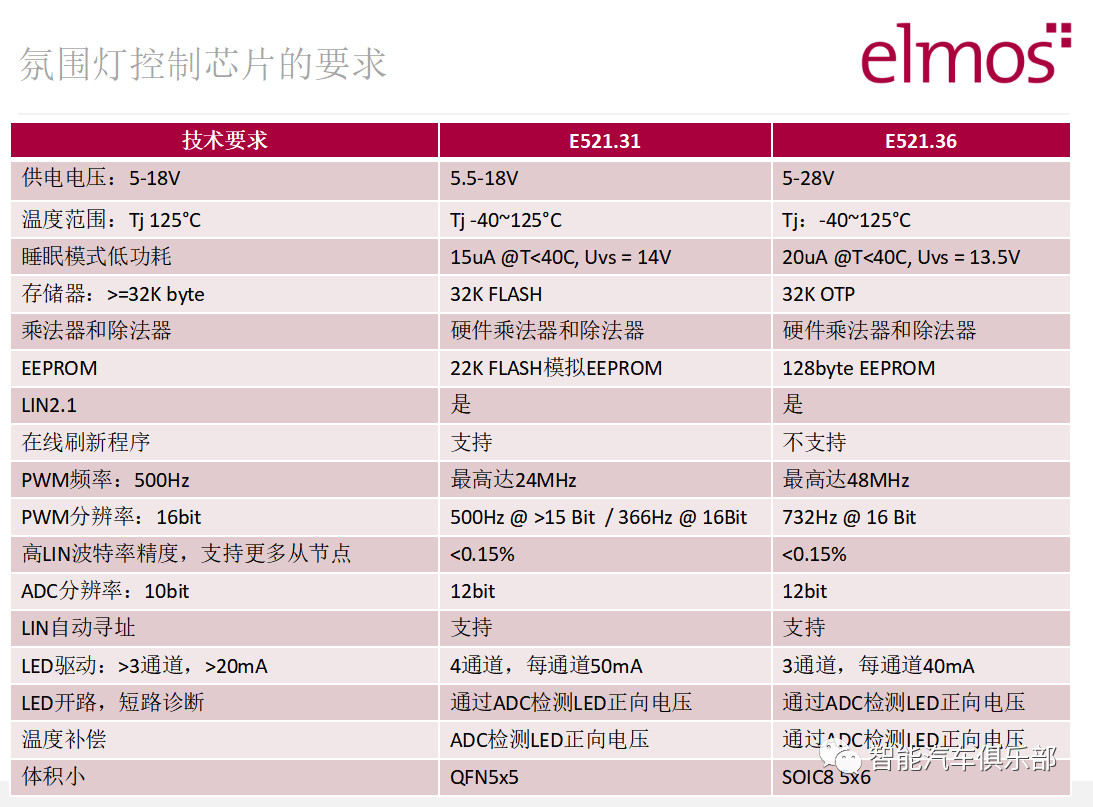

氛围灯控制芯片要求
氛围灯控制器关键在于混光的算法与RGB的温度补偿。RGB的混光需要PWM有很高的分辨率,E521.31/36在很高的PWM频率下,仍然有16位的分辨率。温度补偿需要测量RGB LED的温度,因为直接测量RGB LED的温度比较困难,而且不太准确,所以一般通过AD测量RGB LED的VF来间接测出RGB LED的温度。由于PWM的频率比较高,在PWM占空比比较小的情况下,对VF的采集要求比较高,E521.31/36支持PWM和AD采样硬件同步,并且AD采样的数据可以通过DMA来传输,降低CPU的负载。有的车需要很多的RGB LED, 这样需要很多的LIN从节点。氛围灯控制器芯片由于成本原因,一般采用内部时钟。时钟精度影响LIN总线的通讯,时钟精度越高,带的LIN节点越多。E521.31/36可以支持超过27个LIN从节点。为降低整车厂或零部件供应商对零件的管理难度,要求RGB控制器需要自动寻址,这样可以把车内所有的RGB控制器统一使用同一个零件号。在汽车组装过程中,将RGB控制器按照先后顺序进行安装,然后通过自动寻址指令对RGB控制器进行地址分配。氛围灯控制器还需要对RGB LED进行开短路诊断。另外RGB控制要求体积要尽可能小。

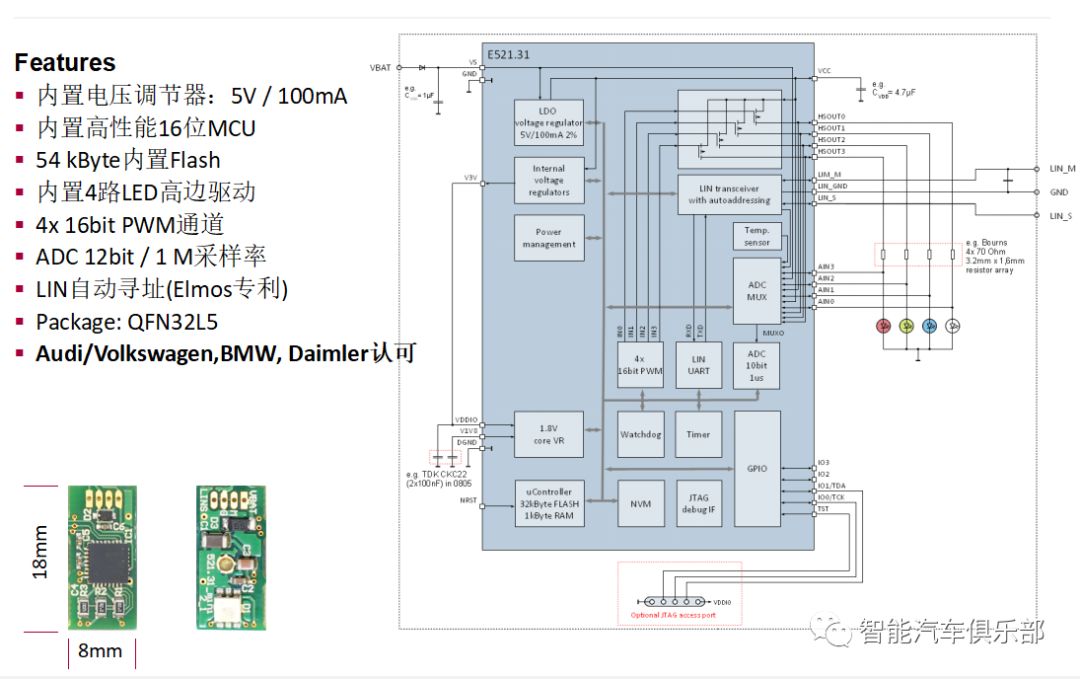

Elmos E521.31: RGB/白光氛围灯控制器特点

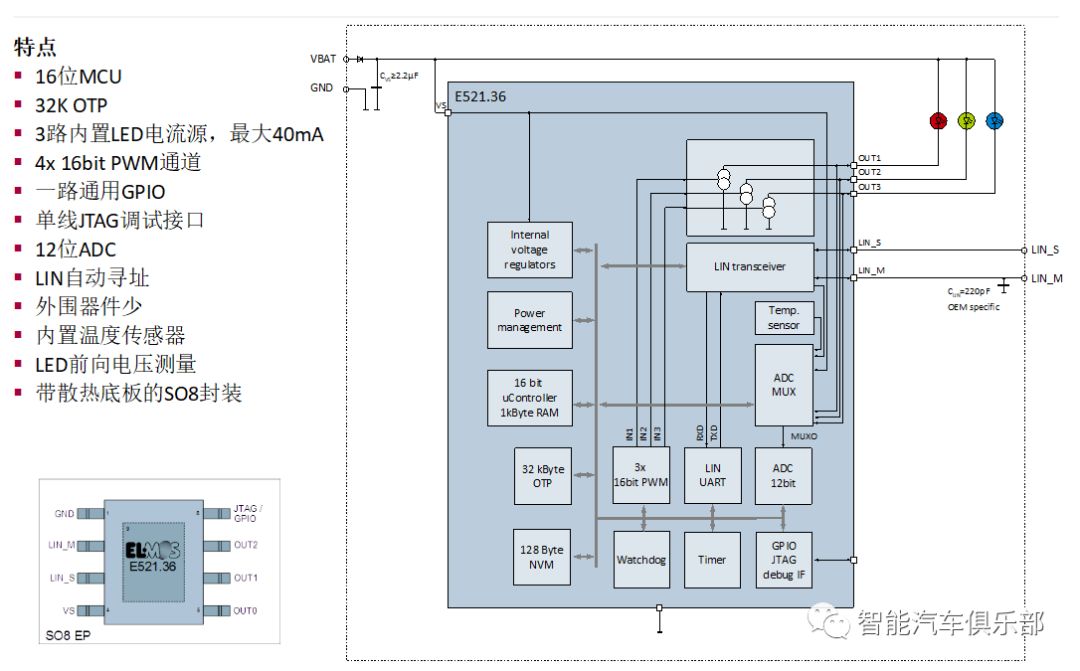

Elmos E521.36: RGB控制器特点

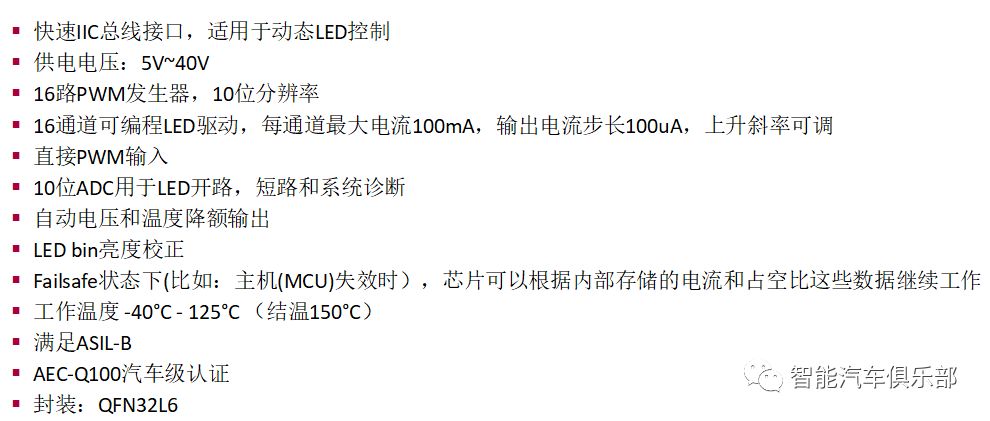

Elmos E522.48 芯片主要特点

E521.31由于其集成了电源,MCU, LIN收发器,它除了可以用在彩色氛围灯上,还可以用在各种LIN的从节点应用,比如E521.31可以用于控制动态转向灯中的LED时序控制。
现在很多车厂需要越来越多的氛围灯,为了降低成本,需要使用多通道的氛围灯控制器。E521.31/36可以通过分时复用的办法,驱动多颗RGB,而且不需要对总线架构进行修改,电源也可以直接采用蓄电池供电。



本文素材来源:整理第二届汽车智能内饰氛围灯高峰论坛德国ELMOS销售总监田云峰演讲视频。
艾尔默斯半导体技术公司是全球领先的汽车灯光控制芯片的供应商。其生产的具有自动寻址功能的LIN总线氛围灯控制芯片市场份额全球第一。艾尔默斯在汽车前灯和尾灯应用中也有多款产品深受客户欢迎,其线性恒流LED驱动芯片依靠其独特的散热技术已经在德国奥迪,宝马等车型中被大量使用。针对日益流行的动态灯和呼吸灯,艾尔默斯即将发布的16通道线性恒流LED驱动芯片可以帮助工程师更加灵活地设计出更具性价比的产品。
