车灯作为车辆不可或缺的一部分,不仅能如点睛之笔般勾勒出前脸的“神”,也在汽车主动安全性中承担了举足轻重的责任。近些年来,LED光源的车灯大面积普及,显著提升了车辆的整体照明效果;而曾经仅装备在顶级豪车上的矩阵LED灯,也逐渐下放到了家用车型上。


今天给大家介绍一下ADB矩阵式大灯、主机厂搭载概况,欢迎大家加群交流指正。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍


一、ADB的发展阶段


第一代:当车身的水平方向发生倾斜时,即LWR传感器检测到汽车前后桥相对位置发生改变,就会通知大灯控制器发出控制指令,驱动设置在大灯腔体内的步进电机使大灯模组在垂直方向进行调节。


第二代:头灯内的模组在可以上下调节的基础上,还可以左右转动和通过遮光板改变投射出来的光型。增加了多种照明模式,比较常见的有:乡村模式、城镇模式、高速模式和恶劣天气模式等。

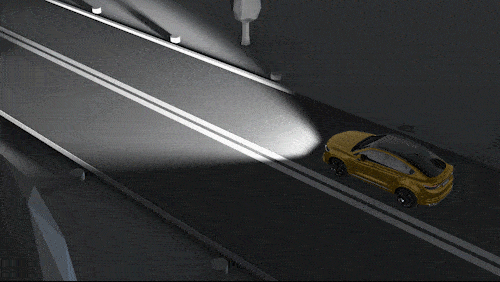

ADB大灯:通过安装在挡风玻璃前部的摄像头采集到前部的视野,并对前部视野进行实时图像化处理。在进行跟车、会车和经过各种交通标志时,不断地转动遮光板以改变前部大灯的灯光光型。增加更多驾驶模式,比如泊车照明模式、高速公路照明模式、动态弯道照明模式、防眩目远光灯模式等。


Matrix大灯:由多颗LED组合而成,布置成规则的一排或者多排,接收控制器的指令可以单独控制每颗LED的亮灭。可以定制化投射出更符合照明情景的光型。


二、ADB概述


矩阵式大灯可实现 ADB 功能,并较机械式 ADB 在响应速度、灯光效果等方面具有显著优势。矩阵式大灯内部有多颗 LED,将大灯内部 LED 光源编组,每组构成一个远光照明件,每个 LED 灯体均可独立调节亮度或关闭,通过不同的配光图形实现随动转向、精确照明、控制照射范围、动态转向灯、大灯提醒行人等多项用以提升夜间行车安全的功能配置。


传统的机械式 ADB 通过电机对大灯进行上下或左右调节,或者通过转动遮光板来改变大灯灯光的光型,调节较慢且精度不高。矩阵式大灯可以实现机械式 ADB 的功能,并且在响应速度、灯光效果等方面优于机械式 ADB。


1. 2022年上半年市场概述


今年上半年矩阵式大灯的渗透率估算在 6%左右。据乘联会的销量数据及太平洋汽车网、易车网的车型配置数据估算,今年上半年矩阵式大灯的渗透率在 6%左右。


ADB矩阵式大灯概述及部分主机厂搭载情况介绍

国内乘用车市场矩阵大灯渗透率估算(%) 资料来源:乘联会、太平洋汽车网、易车网等


2. 主机厂搭载概述


销量 TOP15 车型中,(1)轿车:比亚迪秦 Pro 新能源部分版本配置了矩阵式大灯;(2)SUV:比亚迪宋 Pro 新能源、哈弗 H6、奥迪 Q5、途观等车型或部分版本配置了矩阵式大灯。(3)MPV:别克 GL8、传祺 M8、风行、传祺 M6、凯捷等车型或部分版本配置了矩阵式大灯。


ADB矩阵式大灯概述及部分主机厂搭载情况介绍

配置矩阵大灯的车型


按车型来看,矩阵式大灯在 MPV、SUV 领域的渗透率高于在轿车领域的渗透率。下面给大家简单介绍部分主机厂的矩阵式大灯搭载,主要包括奥迪、奔驰、大众、比亚迪、别克、吉利等。


①、奥迪


2013年,矩阵式LED大灯首次搭载在量产车型上---奥迪旗舰轿车A8,这一大灯由海拉HELLA公司研发,制造。


ADB矩阵式大灯概述及部分主机厂搭载情况介绍

奥迪 A8(2013 款)矩阵式 LED 大灯构成


ADB矩阵式大灯概述及部分主机厂搭载情况介绍


ADB矩阵式大灯概述及部分主机厂搭载情况介绍


在2021上海车展上展出的奥迪A6 e-tron概念车 ,数字矩阵LED前大灯可以投射图像,几乎达到了电影般的质量。


ADB矩阵式大灯概述及部分主机厂搭载情况介绍


ADB矩阵式大灯概述及部分主机厂搭载情况介绍


②、奔驰


奔驰E级车很早就用上了矩阵式LED大灯,技术名为MULTIBEAM LED。每组前大灯里有84个LED光源,每个光源都能独立控制。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

“Digital Light”可以和驾驶辅助系统配合使用,在路面投射六种高清警告/交互图标,包括:低抓地力路面标志,施工现场标志,防追尾标志,车道保持标志,盲点警告标志,还有限速标志。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

“Digital Light”可以和驾驶辅助系统配合使用,在路面投射六种高清警告/交互图标,包括:低抓地力路面标志,施工现场标志,防追尾标志,车道保持标志,盲点警告标志,还有限速标志。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

③、大众


目前大众国产车型中,一汽-大众的 ID.6 CROZZ、ID.4 CROZZ、迈腾、高尔夫等车型,上汽大众的途观、途昂、帕萨特、凌渡等车型均已采用矩阵大灯。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍
迈腾凌犀矩阵式大灯,来源一汽大众

ADB矩阵式大灯概述及部分主机厂搭载情况介绍
大众 IQ.Light 智能 LED 大灯具备自适应功能,来源一汽大众

ADB矩阵式大灯概述及部分主机厂搭载情况介绍
ID.4 CROZZ 高速近光模式

④、比亚迪


比亚迪配置矩阵大灯的车型包括海豹(“海悦耀目双 U 悬浮式大灯”)、汉(“悬浮式龙晶 LED 前大灯”)、唐新能源(“悬浮式龙晶 LED 前大灯”)等,以及宋 MAX 新能源(“钻石龙睛 LED 前大灯”)、秦 Pro 新能源等。预售阶段的新车型护卫舰 07 也配置了矩阵式大灯(“深海光影晶钴大灯”)。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍
比亚迪海豹海悦耀目双 U 悬浮式大灯 图源比亚迪

ADB矩阵式大灯概述及部分主机厂搭载情况介绍
比亚迪 Dragon Beam 龙晶大灯 图源比亚迪

⑤、别克


别克君威GS,别克Matrix Pixel矩阵LED大灯

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

别克Matrix Pixel矩阵LED大灯主要有四组光源,首先是最靠近进气格栅的角灯模块,其次到广角近光模组,再到84像素远近光一体式模组,最后到下方的LED日行灯/转向灯条。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

此外在壳体一边,有ZKW供应商标识,这家总部位于奥地利的大灯制造公司,一直以来都是GM系车型的最爱。

⑥、吉利


吉利FY11灯具由全球知名供应商法雷奥提供,整车外饰灯具使用了326颗LED光源,仅前大灯就使用了106颗,每只大灯53颗LED灯珠。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

除了传统的自动切换近光、远光外,“FY11”的这套矩阵式大灯还配备有自适应远光照明系统——ADB远光模式。

ADB矩阵式大灯概述及部分主机厂搭载情况介绍

参考文章:
1.东海证券 《车灯智能化升级,贯穿灯、氛围灯率先突破》
2.太平洋汽车网《灯光盛宴 别克Matrix Pixel矩阵LED大灯体验》
3.维科网 《吉利FY11的矩阵大灯里,究竟藏了多少秘密》
